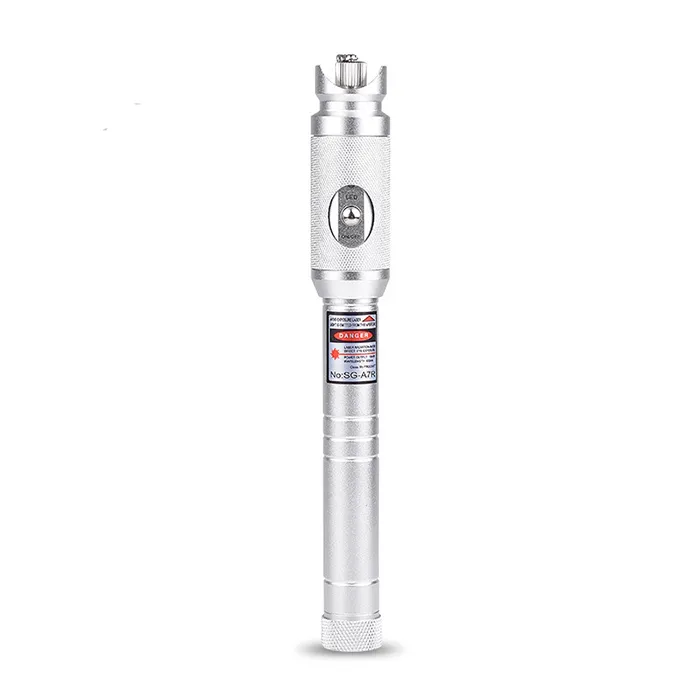

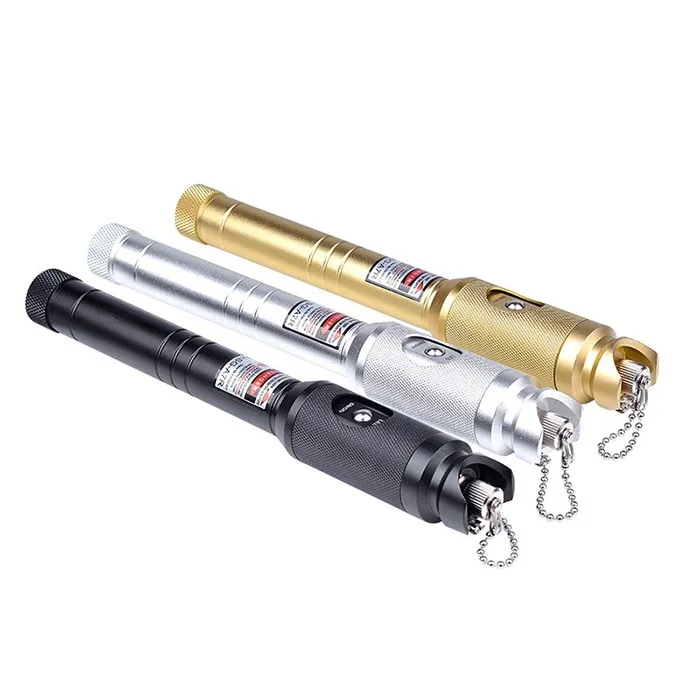

펜 타입 시각 결함 로케이터

통신 구조에서는 종종 광섬유 중단 점을 감지하는 데 사용할 수있는 펜 타입의 시각 오류 로케이터를 사용합니다. 붉은 빛 펜의 모양은 일반적으로 비교적 작고 사용하기 편리합니다. 이 광섬유 시각 결함 로케이터는 금속 재료 모양으로 설계되어 그립 텍스처가 좋습니다. 실리콘 먼지 캡은 매우 튼튼 할뿐만 아니라 먼지가 쉽게 들어갈 수 없을뿐만 아니라 먼지 캡이 비틀어지고 단단 해지면 파손되지 않습니다. 먼지 캡을 사용할 때만 부드럽게 열면 다시 닫아야합니다. 테스트 중에 더스트 캡은 여전히 ​​단단히 닫혔습니다.

첫 번째 단계는 빨간색 라이트 펜, 섬유 청소 펜, 점퍼 및 LC 어댑터를 포함하여 -}}}}}}}} 감지를 위해 사용되는 도구의 그룹 사진을 찍는 것입니다. Red Light Pen 인터페이스의 일반적인 설계는 2.5mm이며 FC, SC 및 ST 인터페이스에 적합합니다. 그러나 LC 커넥터 플러그의 외경은 1.25mm이므로 2.5-1.25mm 어댑터가 장착되어 있어야합니다. 테스트 할 때는 이러한 어댑터가 빨간색 표시 펜에 먼저 설치되어야합니다.

● 강력한 광원이 장착되어 있습니다

다음으로 기계를 켜야합니다. 시작 모드를 테스트 한 Long Press를 2 초 동안 테스트하여 켜고 일정한 조명 모드로 전환 한 다음 다시 눌러 플래시 모드를 켭니다. 일정한 조명 모드는이 ↓와 같다. 흰색 골판지의 높은 빛 아래에서 육안으로 보이는이 ↓는 원형 모양으로 적색광을 볼 수있다. 사실, 눈은 그것을 더 명확하게 볼 수 있습니다. 이 적색광은 수입 된 레이저 칩을 사용하여 더 강한 광원을 보장합니다.

● 커넥터 청소

더 나은 테스트를 수행하기 위해 먼저 광섬유 청소 펜을 사용하여 커넥터를 청소합니다. 클리닝 펜을 커넥터에 삽입하고 부드럽게 누릅니다. 청소 후 "클릭"사운드 프롬프트가 들리면 커넥터의 포트가 반짝이고 깨끗해질 수 있습니다. 일반적으로 많은 사용자는 그러한 예비 작업에 많은 관심을 기울이지 않지만 모든 사람이 포트를 청소하는 것이 좋습니다.

● 검출 섬유

인터페이스를 청소 한 후 광섬유 라인 브레이크 포인트 상황을 감지해야합니다. 우리는이 붉은 빛 펜을 4 개의 다른 포트에 삽입하려고 시도했는데, 이는 일반적으로 매우 매끄럽고 저항이 없습니다. 그러나 모든 사람은 특히 LC 유형의 포트를 만날 때 탐지에주의를 기울여야하며 플러그 코어 손상을 피하기 위해 너무 많은 힘을 사용하지 않아야합니다.

작동 방법 : 2 초 동안 눌러 장치를 켭니다. 일정한 조명 모드를 켜서 광섬유 점퍼가 연결되어 있고 손상되지 않은지 확인하십시오. 광섬유 점퍼의 특정 지점에서 빨간색광 누출이있는 경우 플래싱 모드를 켜면 (버튼을 다시 누르면) 광섬유의 결함 점을 빠르게 찾으십시오.

A. 광섬유 중단 점을 감지 할 때 섬유의 한쪽 끝이 빨간색 표시등에 연결되고 적색 라이트 펜이 일반적으로 켜집니다. 다른 쪽 끝에서 방출 된 적색광이 없지만 광섬유 중심의 특정 부분에서는 적색광 누출이 발견되므로 여기서 광섬유에 중단 점이 있음을 나타냅니다. 다시 연결되거나 교체해야합니다.

B. 섬유 굽힘 검색

광섬유에 굽힘이 있으면 적색광 손실을 크게 증가시키고 감지 효율을 줄입니다. KFL-11p 적색광 펜을 사용하면 빠르고 효과적인 보정을 위해 섬유 굽힘 지점을 효과적으로 찾을 수 있습니다.

C. 광 섬유의 빠른 식별

컴퓨터 실에서 수백 또는 수천 개의 광섬유를 향할 때, 대상 섬유를 찾는 것은 어려운 것처럼 보입니다 ... 적색 라이트 펜은 방출 된 적색광에 기초하여 지저분한 광섬유 더미에서 원하는 대상 섬유를 빠르게 찾을 수 있습니다. 이 기능은 집에서 네트워크 광대역을 설치할 때 종종 사용됩니다.

최종 탐지 결과를 살펴볼 수 있습니다. 붉은 빛이 광섬유를 통과하고 다른 포트에서 빛날 때 (흰색 판지에서 흰색 조명이 광섬유의 다른 쪽 끝에서 비추는 것을 명확하게 볼 수 있습니다. 실제 운영 요구에 따라 선택할 수 있습니다.

광섬유 연결이 정상인지 확인하는 방법은 무엇입니까?

펜 타입 시각적 결함 로케이터는 짧은 거리 범위 내에서 광 섬유의 연속성을 점검하는 데 일반적으로 사용되는 테스트입니다. 적색광은 광섬유의 한쪽 끝에서 방출되며 반대쪽 끝에 약하거나 적색 표시등이 없으면 광섬유가 손상 될 수 있음을 나타냅니다.

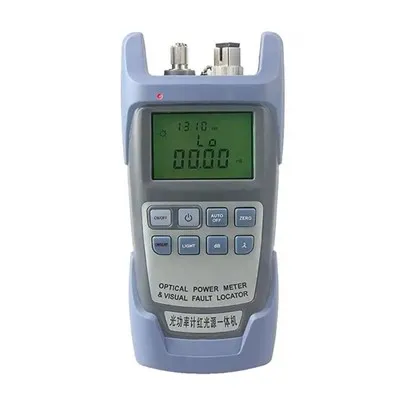

광학 경로의 전송 성능을 정확하게 결정 해야하는 경우 광학 전력 측정기를 사용해야합니다. 예를 들어, 특정 광학 장치의 빛나는 전력이 -10dB이고 반대쪽 끝의 수신 된 광 전력이 -99dB 인 경우, 광섬유가 중단되었음을 나타냅니다. 수신 된 광 전력이 -29dB 인 경우 광섬유 라인에서 비정상적인 손실을 나타냅니다.
